第18回 効率の良いフィレット(ラウンド)のつけ方

写真

皆さんこんにちは。
教育グループ発信のコラム、『DX 寺子屋』、第18回です。



今回は効率の良いフィレット(ラウンド)のつけ方について、です。

※フィレットは他にラウンド、角R等と呼ばれることがあります。
 今回はフィレットと表記します。

…そうは言ったものの、このフィレットという技術はとても奥が深く
一朝一夕で身に着けられるものではありません。



なので、ここでは
超!基本的なことだけお伝えしていきます。






フィレットを作成する順番によって、フィーチャー数が変わることがあります。

実際に見ていきましょう。

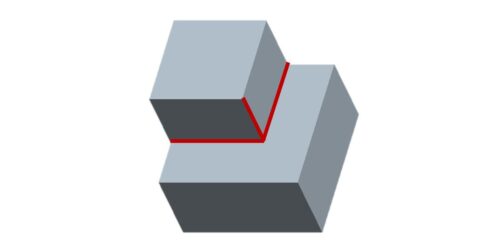

まずはこの形状から。

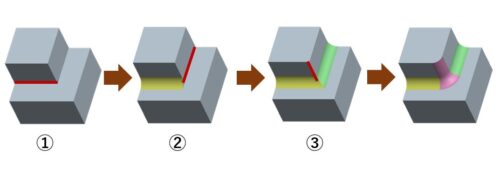

【手順A】



①で手前の隅部にフィレットを作成
②で奥の隅部にフィレットを作成
③で角部にフィレットを作成

この順番では、3フィーチャーでフィレットを作成することができました。


【手順B】



①で角部にフィレットを作成
②で隅部にフィレットを作成

この順番では、2フィーチャーで作成することができました。



なぜフィーチャー数が変わったのか考えてみましょう。

これにはフィレットの特性が関係します。
滑らかにつながっている(接線連続)エッジには、フィレットが連続して作成される、という特性があります。

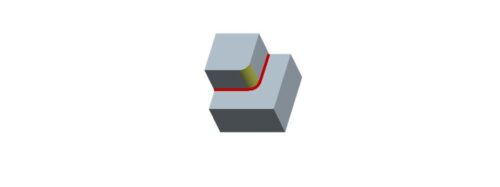

【手順B】では、先に角部に丸みをつけたことで、隅部のエッジが滑らかにつながっていました。



そのため、隅部のフィレットは途切れることなく1フィーチャーで作成できたのです。

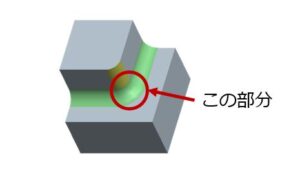

ちなみに、CADによってはフィレットの作成順序で、コーナー部分の形状が変わることがあるので注意が必要です。

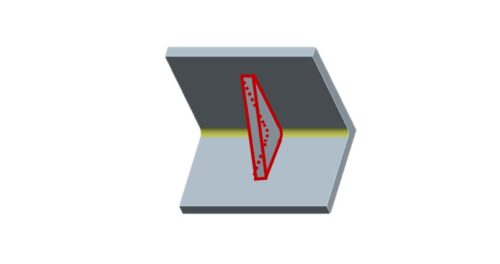

次は、こちらのリブ形状のフィレット作成をお見せします。





ちなみに、黄色い隅部には既にフィレットがついています。

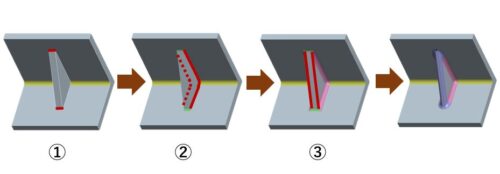

【手順C】




①で隅部にフィレットを作成
②も隅部にフィレットを作成
③で角部にフィレットを作成

こちらは3フィーチャーで作成できました。

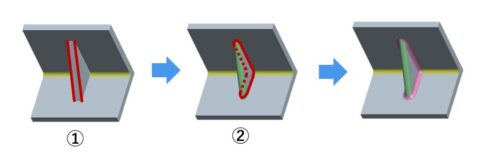

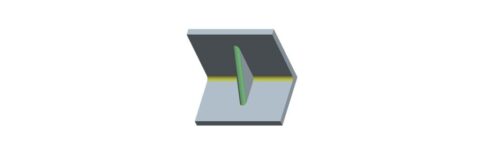

【手順D】



①で角部にフィレットを作成
②で隅部にフィレットを作成

こちらは、2フィーチャーで作成できました。



違いを見てみると
【手順D】では、①でフィレットを作成した結果、リブと土台形状の接しているエッジ(隅のエッジ)が滑らかにつながりました。



そこにフィレットを作成したので、全周繋がったフィレットが、1フィーチャーでつけられたのです。

フィレットの効率の良いつけ方について
今回は単純な2つのパターンでお見せしました。

フィレットの特性をいかすことで、フィーチャー数を少なくできるということ、伝わったでしょうか。

他にも、フィレットのつけ方の基本として、『R値の大きいものからつけるとエラーが少ない』ということがあります。



複雑なフィレット作成はトライ&エラーの繰り返しです。
うまくつかない時は色々と試行錯誤が必要になりますよね。

そんな時、重要なのが



これは3Dモデリング全般に言えることです。

色々苦心してようやくフィレットがついた…!と思ったらCADがフリーズ…
なんてことも。



しかし、こまめに保存しておけば、リカバリーもそう難しくありません。

費やした貴重な時間を無駄にしないよう、『こまめに保存』も覚えておいてくださいね。
