第7回 図面の折り方 ~A1サイズをA4サイズに~

写真

皆さんこんにちは。
教育グループ発信のコラム、『DX 寺子屋』、第7回です。



第3回で取り上げたA2図面の折り方に続きまして
今回はA1図面の折り方をお届けいたします。

はじめに、A1とA4の関係についてお話します。

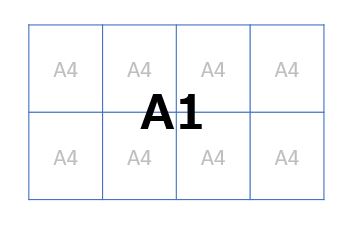

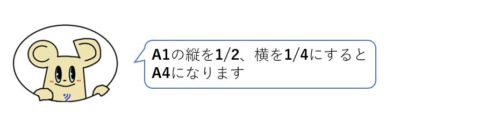

A1とA4は下図のような関係です。

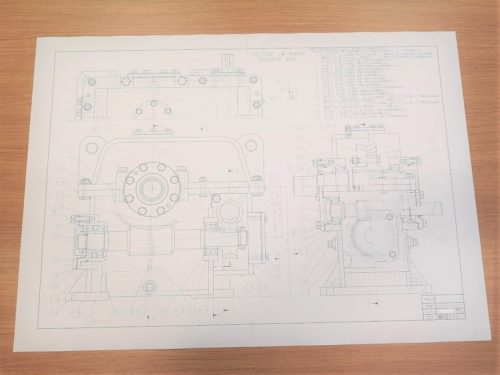

では、上記を踏まえて早速折っていきましょう。



① まず、図面を縦方向に半分に折ります。





これで、縦方向がA4の長さになります。

② 上側を半分に折り返します。





③ 左上を写真のように三角に折り返し
パンチ穴を開けるスペースをとります。



ここまで折ると、このようになります。



④ 次に、横方向の中心に軽く折り目をつけます。







⑤ 先ほど折り目をつけた中心位置に、左端を合わせるように折ります。



横方向の1/4なので、これがA4の長さになります。

⑥ ここからは、残りの部分を折り返していきます。
まず、パンチ穴のスペース(20㎜~25㎜程度)を残して折り返します。





⑦ 次に右端に合わせて折り返します。





⑧ 最後も端に合わせて折り返します。
こうすることで表題欄が見えるようになります。



⑨ 完成!!
A1の図面をA4に折り畳むことができました。





パンチ穴も開けてみました。



このように、ファイルに綴じたままでも図面を開くことができます。





以上、A1図面の折り方でした。




~~~~~~~~~~~~~~~~~~~~~~
