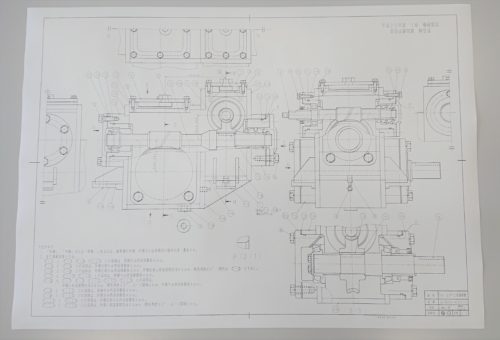

第3回 図面の折り方 ~A2サイズをA4サイズに~

写真

教育グループ発信のコラム、『DX 寺子屋』、第3回です。
今回の担当は私です。



以前、弊社サイトの人事ブログで「図面の折り方」について
取り上げたところ、アクセスが結構あるとの話を聞きました。

そちらでは、エピソードとしてご紹介しているので、
実は具体的な折り方が載っているわけではないのです。

実際需要があるのであれば、ということで、
今回はこちらのコラムにて具体的な折り方をご説明いたします♪



では、始めていきましょう。

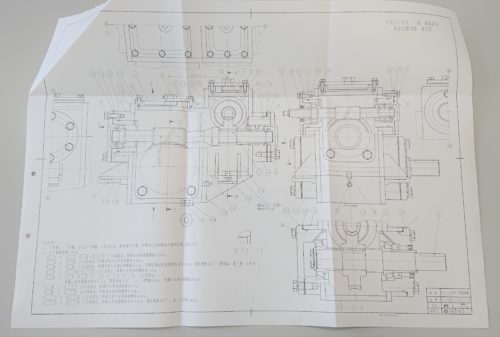

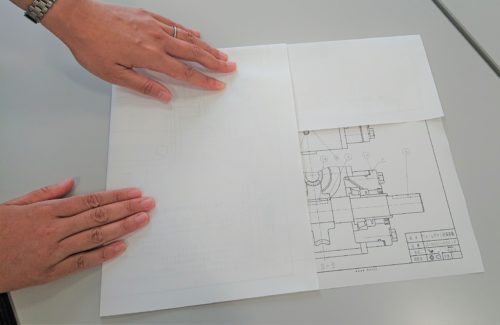

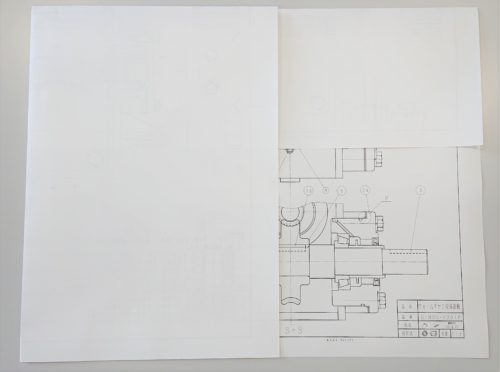

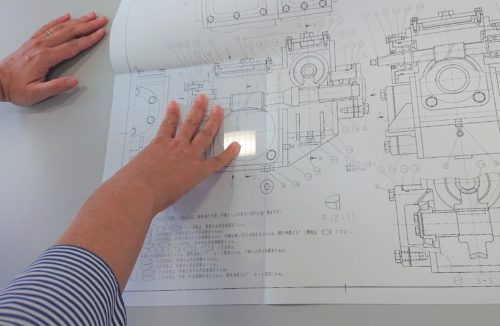

① まず、図面の左下から、A4の大きさに折り目をつけます。
これが仕上がりの大きさになります。





A4コピー用紙で代用もできますが、ここ柔らかいと少し折りづらいです。

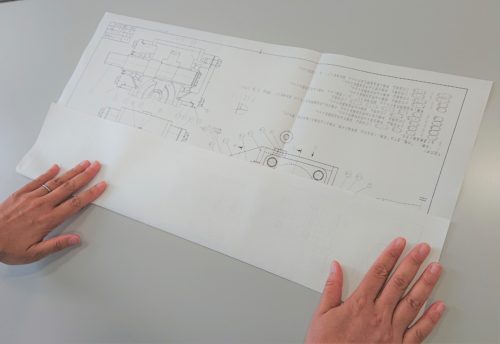

② 上側を先ほどの折り目に合わせて折ります。



ポイントは、折りはじめ(跡がついている方)と、折り終わりの、
折り返し幅がずれないようにすることです。



③ 図面左上を折り返します。
こうすることで、パンチ穴を開けて、綴じることができます。



④ 残りの部分を、折り目に沿って折っていきます。



まず、1回。



⑤ 次は、折り返しの端と端が揃うように折ります。
これで、パンチ穴のスペース確保です。

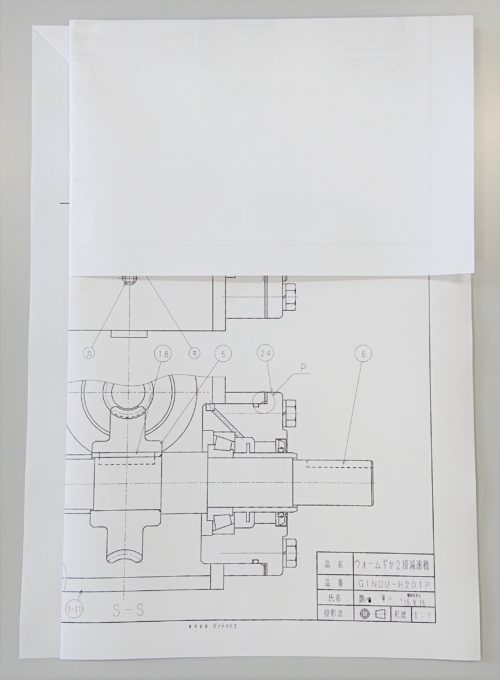

完成!!
A2の図面をA4に折り畳めました!!
この状態で表題欄がしっかり見えているので、どの図面かがわかります。



パンチ穴も開けてみました。



これなら、ファイルに綴じたままでも、図面を開くことができますね。







~~~~~~~~~~~~~~~~~~~~~~
